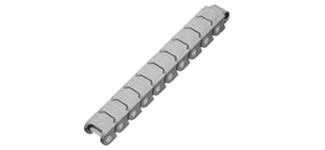

塑料塊狀鏈條 RSP型

直線輸送用的塑料塊形鏈條。多種鏈條節距，鏈環寬度可供選擇。節距比塑料頂板鏈小，可縮小鏈輪外徑，節省轉運部的空間。采用鏈環寬度小的模塊形狀，適于輸送小件。可并列使用，最適于托盤等的輸送。

下載PDF產品資料

產品介紹規格型號

種類和特點

不銹鋼銷型	塑料銷型
連接銷: SUS304制D銷	連接銷: 特殊工程塑料D銷

◎ 節距比塑料頂板鏈小，可縮小鏈輪外徑，節省轉運部的空間。 ◎ 采用鏈環寬度小的模塊形狀，適于輸送小件。 ◎ 可并列使用，最適于托盤等的輸送。	◎ 鏈節小于塑料模塊鏈條。鏈輪外徑可縮小，節省轉運部空間。 ◎ 采用塊狀結構，鏈環寬度小。適于小件的輸送。 ◎ 可并排使用，也可用于輸送托盤。 ◎ 全樹脂材質。重量輕，安裝更換容易。在有水潤滑的條件下，使用壽命比不銹鋼銷類型長。

◎ 可使用 RS鏈輪（齒數14枚以上）
◎ 僅有超級耐藥品規格為滾花銷。（其它規格為D銷）

型號表示

（1）型號

（2）鏈條尺寸: [不銹鋼銷型] 35, 40, 50, 60, 80 [塑料銷型] 40, 60

（3）塑料銷記號: 無記號 = 不銹鋼銷類型, P = 塑料銷類型

（4）無記號 = 普通規格, LFW/LFG/LFB = 低摩擦耐磨損規格, ALF = 超低摩擦?耐磨耗規格, MWS = 抗菌防霉規格,

DIA/DIY = 耐沖擊規格, KV = 耐熱高速規格, E = 導電規格, Y = 耐藥品規格, SY = 超級耐藥品規格

規格	規格代號	外觀顏色	對應	容許張力 kN	容許速度 m/min		可使用溫度范圍	銷材質
					容許速度 m/min		可使用溫度范圍
					有潤滑	無潤滑	?C
普通	無	白色	請參照詳細內容	請參照詳細內容	60	60	-20～80	SUS304
低摩擦耐磨損	LFW	白色	請參照詳細內容	請參照詳細內容	60	60	-20～80	SUS304
低摩擦耐磨損	LFG	潔凈	請參照詳細內容	請參照詳細內容	60	60	-20～80	SUS304
低摩擦耐磨損	LFB	褐色	請參照詳細內容	請參照詳細內容	60	60	-20～80	SUS304
超低摩擦	ULF	藍色	請參照詳細內容	請參照詳細內容	60	60	-20～80	SUS304
低摩擦	WR	深綠色	請參照詳細內容	請參照詳細內容	60	60	-20～80	SUS304
耐熱高速	KV150	黑色	-	請咨詢
耐熱高速	KV180	黑色	-	請咨詢
耐熱高速	KV250	黑色	-	請咨詢
耐化學品	Y	亞光白色	○	請咨詢
耐化學品	SY	亞光白色	-	請咨詢
導電	E	黑色	-	請咨詢
耐沖擊	DIA	奶油黃	○	請咨詢
耐沖擊	DIY	潔凈	○	請咨詢
抗菌防霉	MWS	奶油黃	○	請咨詢
金屬探測	MPD	黑色	▲	請咨詢
金屬探測	MPW	黑色	×	-	－	－	－	-

型號	尺寸 mm							容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期

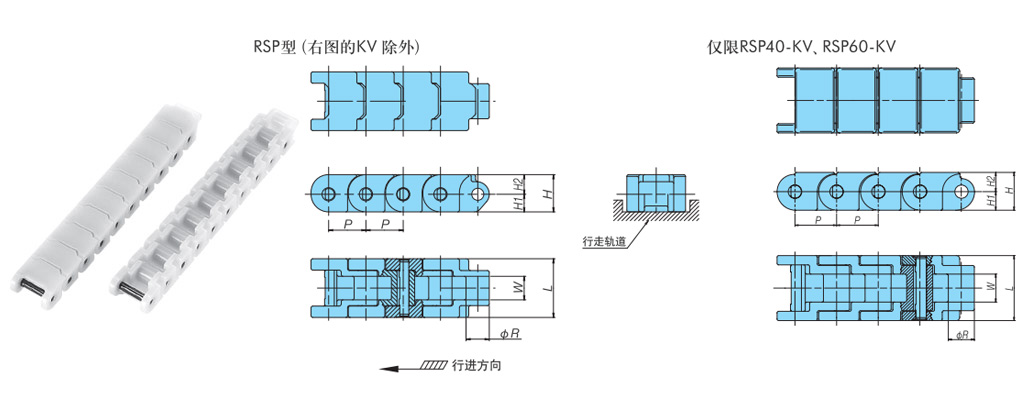

型號	P	R	W	L	H1	H2	H	容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
RSP35	9.525	5.08	4.78	13.0	4.0	5.0	9.0	0.18	320	0.15	●	請咨詢	請咨詢
RSP40	12.70	7.92	7.95	20.0	6.0	6.7	12.7	0.44	240	0.36	●	請咨詢	請咨詢
RSP50	15.875	10.16	9.53	22.5	7.0	8.0	15.0	0.69	192	0.46	●	請咨詢	請咨詢
RSP60	19.05	11.91	12.7	30.0	8.5	8.8	17.3	0.88	160	0.72	●	請咨詢	請咨詢
型號	尺寸 mm							容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
型號	P	R	W	L	H1	H2	H	容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
RSP35-LFW	9.525	5.08	4.78	13.0	4.0	5.0	9.0	0.18	320	0.15	○	請咨詢	請咨詢
RSP40-LFW	12.70	7.92	7.95	20.0	6.0	6.7	12.7	0.44	240	0.36	○	請咨詢	請咨詢
RSP50-LFW	15.875	10.16	9.53	22.5	7.0	8.0	15.0	0.69	192	0.46	○	請咨詢	請咨詢
RSP60-LFW	19.05	11.91	12.7	30.0	8.5	8.8	17.3	0.88	160	0.72	○	請咨詢	請咨詢
型號	尺寸 mm							容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
型號	P	R	W	L	H1	H2	H	容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
RSP35-LFG	9.525	5.08	4.78	13.0	4.0	5.0	9.0	0.18	320	0.15	○	請咨詢	請咨詢
RSP40-LFG	12.70	7.92	7.95	20.0	6.0	6.7	12.7	0.44	240	0.36	○	請咨詢	請咨詢
RSP50-LFG	15.875	10.16	9.53	22.5	7.0	8.0	15.0	0.69	192	0.46	○	請咨詢	請咨詢
RSP60-LFG	19.05	11.91	12.7	30.0	8.5	8.8	17.3	0.88	160	0.72	○	請咨詢	請咨詢
型號	尺寸 mm							容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
型號	P	R	W	L	H1	H2	H	容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
RSP35-LFB	9.525	5.08	4.78	13.0	4.0	5.0	9.0	0.18	320	0.15	○	請咨詢	請咨詢
RSP40-LFB	12.70	7.92	7.95	20.0	6.0	6.7	12.7	0.44	240	0.36	○	請咨詢	請咨詢
RSP50-LFB	15.875	10.16	9.53	22.5	7.0	8.0	15.0	0.69	192	0.46	○	請咨詢	請咨詢
RSP60-LFB	19.05	11.91	12.7	30.0	8.5	8.8	17.3	0.88	160	0.72	○	請咨詢	請咨詢
型號	尺寸 mm							容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
型號	P	R	W	L	H1	H2	H	容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
RSP35-ULF	9.525	5.08	4.78	13.0	4.0	5.0	9.0	0.18	320	0.15	○	請咨詢	請咨詢
RSP40-ULF	12.70	7.92	7.95	20.0	6.0	6.7	12.7	0.44	240	0.36	○	請咨詢	請咨詢
RSP50-ULF	15.875	10.16	9.53	22.5	7.0	8.0	15.0	0.69	192	0.46	○	請咨詢	請咨詢
RSP60-ULF	19.05	11.91	12.7	30.0	8.5	8.8	17.3	0.88	160	0.72	○	請咨詢	請咨詢
型號	尺寸 mm							容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
型號	P	R	W	L	H1	H2	H	容許張力 kN	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格 /鏈節	交貨期
RSP35-WR	9.525	5.08	4.78	13.0	4.0	5.0	9.0	0.18	320	0.15	○	請咨詢	請咨詢
RSP40-WR	12.70	7.92	7.95	20.0	6.0	6.7	12.7	0.44	240	0.36	○	請咨詢	請咨詢
RSP50-WR	15.875	10.16	9.53	22.5	7.0	8.0	15.0	0.69	192	0.46	○	請咨詢	請咨詢
RSP60-WR	19.05	11.91	12.7	30.0	8.5	8.8	17.3	0.88	160	0.72	○	請咨詢	請咨詢

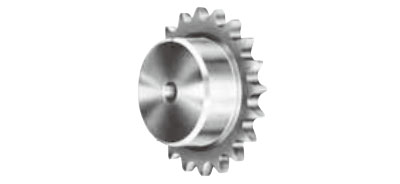

型	材質	基本型號
底孔完成品	鋼鐵	RS35-1B
	不銹鋼	RS35-1B-SS
	工程塑料	RS35-1B-P
配孔	鋼鐵	RS35-1B-H
配孔	不銹鋼	RS35-1B-SS-H
鎖制S	鋼鐵	RS35-1B-S
鎖制N	鋼鐵	RS35-1B-N
底孔完成品	鋼鐵	RS40-1B
	不銹鋼	RS40-1B-SS
	工程塑料	RS40-1B-P
配孔	鋼鐵	RS40-1B-H
配孔	不銹鋼	RS40-1B-SS-H
鎖制S	鋼鐵	RS40-1B-S
鎖制N	鋼鐵	RS40-1B-N
底孔完成品	鋼鐵	RS50-1B
	不銹鋼	RS50-1B-SS
	工程塑料	RS50-1B-P
配孔	鋼鐵	RS50-1B-H
配孔	不銹鋼	RS50-1B-SS-H
鎖制S	鋼鐵	RS50-1B-S
鎖制N	鋼鐵	RS50-1B-N
底孔完成品	鋼鐵	RS60-1B
	不銹鋼	RS60-1B-SS
	工程塑料	RS60-1B-P
配孔	鋼鐵	RS60-1B-H
配孔	不銹鋼	RS60-1B-SS-H
鎖制S	鋼鐵	RS60-1B-S
鎖制N	鋼鐵	RS60-1B-N

導軌	材質代號	型號		厚度	寬
導軌	材質代號	主體	端板	mm	mm
PR型	PMW	PR520-PMW	PRE520-PMW	5	20
PR型	M	PR520-M	PRE520-M	5	20
PR-PH型	PLF	PR-PH□□□-PLF	PR-PH□□□E-PLF	3～5	20～40

規格	規格代號	外觀顏色	對應	容許張力 kN	容許速度 m/min		可使用溫度范圍 ?C	銷材質
					容許速度 m/min
					有潤滑	無潤滑
普通	無	白色	○	請參照詳細內容。	60	60	-20～(60)80	特殊工程塑料
低摩擦耐磨損	LFW	白色	○	請參照詳細內容。	60	60	-20～(60)80	特殊工程塑料
低摩擦耐磨損	LFG	潔凈	○	請參照詳細內容。	60	60	-20～(60)80	特殊工程塑料
低摩擦耐磨損	LFB	褐色	○	請參照詳細內容。	60	60	-20～(60)80	特殊工程塑料
超低摩擦	ULF	藍色	×	-	－	－	－	-
低摩擦	WR	深綠色	○	請參照詳細內容。	60	60	-20～(60)80	特殊工程塑料
耐熱高速	KV150	黑色	×	-	－	－	－	-
耐熱高速	KV180	黑色	×	-	－	－	－	-
耐熱高速	KV250	黑色	×	-	－	－	－	-
耐化學品	Y	亞光白色	-	請咨詢
耐化學品	SY	亞光白色	×	-	－	－	－	-
導電	E	黑色	○	請咨詢
耐沖擊	DIA	奶油黃	×	-	－	－	－	-
抗菌防霉	MWS	奶油黃	○	請咨詢
金屬探測	MPD	黑色	×	-	－	－	－	-
金屬探測	MPW	黑色	×	-	－	－	－	-
