產品中心

40-1成品孔鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ LD40鏈輪適與LD40鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

1列用			2列用			SD
1A	1B	1C	2A	2B	2C	(2條掛用)

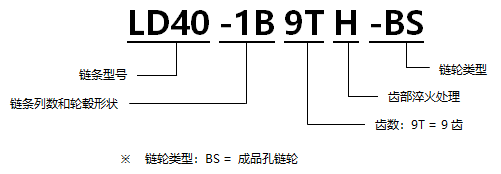

型號表示

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

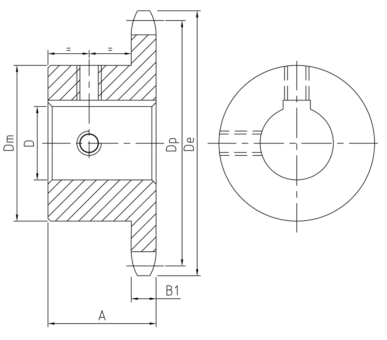

型號規格尺寸

齒部無硬化規格

節距1/2" 滾子直徑0.312" 齒寬B1 0.284"

隆德型號

齒數

輪轂類型

外徑

高度

重量

成品孔產品（包含：鍵槽和2個固定螺栓）

type

lbs.

in.

LD40-1B9T-BS

1.67

7/8

0.16

*1/2

— 5/8

LD40-1B10T-BS

1.84

7/8

0.24

*1/2

— 5/8

— 3/4

LD40-1B11T-BS

7/8

0.28

*1/2

— 5/8

— 3/4

— 7/8

LD40-1B12T-BS

2.17

7/8

0.34

*1/2

— 5/8

— 3/4

— 7/8

— 1

LD40-1B13T-BS

2.33

7/8

0.45

*1/2

— 5/8

— 3/4

— 7/8

— 1

LD40-1B14T-BS

2.49

7/8

0.51

*1/2

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

LD40-1B15T-BS

2.65

7/8

0.53

*1/2

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

LD40-1B16T-BS

2.81

7/8

0.66

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

LD40-1B17T-BS

2.98

0.88

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

LD40-1B18T-BS

3.14

1.03

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B19T-BS

3.3

1.17

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B20T-BS

3.46

1.33

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B21T-BS

3.62

1.53

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B22T-BS

3.78

1.66

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B23T-BS

3.94

1.92

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B24T-BS

4.1

2.1

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B25T-BS

4.26

2.22

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B26T-BS

4.42

2.34

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B27T-BS

4.58

2.42

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B28T-BS

4.74

2.5

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B29T-BS

4.9

2.6

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B30T-BS

5.06

2.7

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B31T-BS

5.22

2.88

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B32T-BS

5.38

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B33T-BS

5.54

3.03

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B34T-BS

5.7

3.11

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B35T-BS

5.86

3.2

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B36T-BS

6.02

3.39

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B37T-BS

6.18

3.45

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B38T-BS

6.33

3.5

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B39T-BS

6.49

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B40T-BS

6.65

1 1/8

4.28

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B41T-BS

6.81

1 1/8

4.58

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B42T-BS

6.97

1 1/8

4.64

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B43T-BS

7.13

1 1/8

4.8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B44T-BS

7.29

1 1/8

4.96

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B45T-BS

7.45

1 1/8

5.06

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B46T-BS

7.61

1 1/8

5.19

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B47T-BS

7.77

1 1/8

5.26

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B48T-BS

7.93

1 1/8

5.66

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B49T-BS

8.09

1 1/8

5.72

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B50T-BS

8.25

1 1/8

5.78

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B51T-BS

8.41

1 1/8

5.9

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B52T-BS

8.57

1 1/8

5.94

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B53T-BS

8.73

1 1/8

6.12

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B54T-BS

8.89

1 1/8

6.24

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B55T-BS

9.04

1 1/8

6.66

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B56T-BS

9.2

1 1/8

6.71

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B57T-BS

9.36

1 1/8

6.94

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B58T-BS

9.52

1 1/8

7.17

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B59T-BS

9.68

1 1/8

7.38

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B60T-BS

9.84

1 1/8

7.68

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B70T-BS

11.43

1 1/4

10.8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B72T-BS

11.75

1 1/4

11.3

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B80T-BS

13.03

1 1/4

13.2

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B84T-BS

13.66

1 1/4

13.84

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B96T-BS

15.57

1 1/4

17.44

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

LD40-1B112T-BS

112

18.12

1 1/4

22.45

— 1

— 1 1/8

— 1 3/16

— 1 1/4

—

— 1 7/16

— 1 1/2

齒部硬化規格

節距1/2" 滾子直徑0.312" 齒寬B1
0.284"

隆德型號

齒數

輪轂類型

外徑

高度

重量

成品孔產品（包含：鍵槽和2個固定螺栓）

type

lbs.

in.

LD40-1B9TH-BS

1.67

7/8

0.16

— *1/2

— 5/8

LD40-1B10TH-BS

1.84

7/8

0.24

— *1/2

— 5/8

— 3/4

LD40-1B11TH-BS

7/8

0.28

— *1/2

— 5/8

— 3/4

— 7/8

LD40-1B12TH-BS

2.17

7/8

0.34

— *1/2

— 5/8

— 3/4

— 7/8

— 1

LD40-1B13TH-BS

2.33

7/8

0.45

— *1/2

— 5/8

— 3/4

— 7/8

— 1

LD40-1B14TH-BS

2.49

7/8

0.51

— *1/2

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

LD40-1B15TH-BS

2.65

7/8

0.53

— *1/2

— 5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

LD40-1B16TH-BS

2.81

7/8

0.66

5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

LD40-1B17TH-BS

2.98

0.88

5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

LD40-1B18TH-BS

3.14

1.03

5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B19TH-BS

2.3

1.17

5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B20TH-BS

3.46

1.33

5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B21TH-BS

3.62

1.53

5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B22TH-BS

3.78

1.66

5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B23TH-BS

3.94

1.92

5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B24TH-BS

4.1

2.1

5/8

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 3/8

— 1 7/16

— 1 1/2

LD40-1B25TH-BS

4.26

2.22

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 7/16

— 1 1/2

LD40-1B26TH-BS

4.42

2.34

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 7/16

— 1 1/2

LD40-1B28TH-BS

4.74

2.5

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 7/16

— 1 1/2

LD40-1B30TH-BS

5.06

2.7

— 3/4

— 7/8

— 1

— 1 1/8

— 1 3/16

— 1 1/4

— 1 7/16

— 1 1/2

*：表示沒有鍵槽

※：以上尺寸單位都為英寸，重量單位都為磅；1英寸=25.4毫米，1磅=0.4535924千克。鏈輪材質為45#。
