特殊大型輸送鏈 FA規格

作為水泥原料，長久以來采用磨損性大的煤炭飄塵物。為了延長該飄塵物輸送用鏈條的磨損壽命，本公司進--步強化了--直受大家眷顧的耐磨損式樣，為使套筒、滾子這些鏈條磨損部位在耐磨損性上發揮超群的威力而實施了“特殊硬化處理”，飛躍性地延長了耐磨損壽命。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特殊大型輸送鏈 FA規格的構造和特點

◎ 對套筒與滾子實施了特殊硬化處理，擁有超強的耐磨損性。

◎ 最適于高磨損性的石炭煤灰輸送用。

◎ 可適用溫度范圍： -20°C～200°C

◎ 鏈輪選擇時，必須使用齒尖經過淬火的硬化規格。而且對導軌也必須進行耐磨損處理。

附件的種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

A附件 SA附件 CA附件

在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 安裝網狀物

一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔用于無間隙的板條安裝

[圖片: 每一個鏈節帶A1附件] [圖片:帶SA2附件] [圖片: 帶CA2附件]

K附件 SK附件 GA附件

在鏈條兩側帶有螺孔附件的形式。K1: 一在鏈條兩側帶有螺孔垂直附件形式。SK1: 只單側鏈板有螺栓孔的形式。

個孔、K2: 兩個孔（RS型僅有一個孔）一個孔，SK2：兩個孔（RS型僅有一個孔）根據螺栓孔數量依次稱為GA2，GA4

[圖片: 每一個鏈節帶K1附件] [圖片: 帶SK2附件] [圖片: 帶GA4附件]

AA附件

在鏈條單側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)

[圖片: 帶AA3附件]

特殊附件

我們備有按客戶要求制造附件形式。

型號表示

（1）鏈條尺寸

（2）R = R滾子, F = F滾子, S = S滾子, M = M滾子, N = N滾子

（3）FA規格

（4）附件安裝間隔

（5）附件的形式

（6）外殼內幅

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

鏈條尺寸 &滾子形式	箱槽內寬尺寸	節距 P	滾子直徑 R	內鏈節內寬 W	鏈板		平均抗拉強度
					寬 H	厚 T	FA式樣
							kN	{kgf}
LDC17200M	350	200	44.5	51.4	50.8	9.5	387	39500
LDC17250M	450	250
LDC26200M	410	200	50.8	57.2	63.5	9.5	520	53000
LDC26250N	450	250					564	57500
LDC26300N	580	300					564	57500
LDC36300N	580	300	57.2	66.7	76.2	12.7	868	88500
LDC36350N	750	350
LDC60350N	750	350	70	77	90	12.7	1040	106000

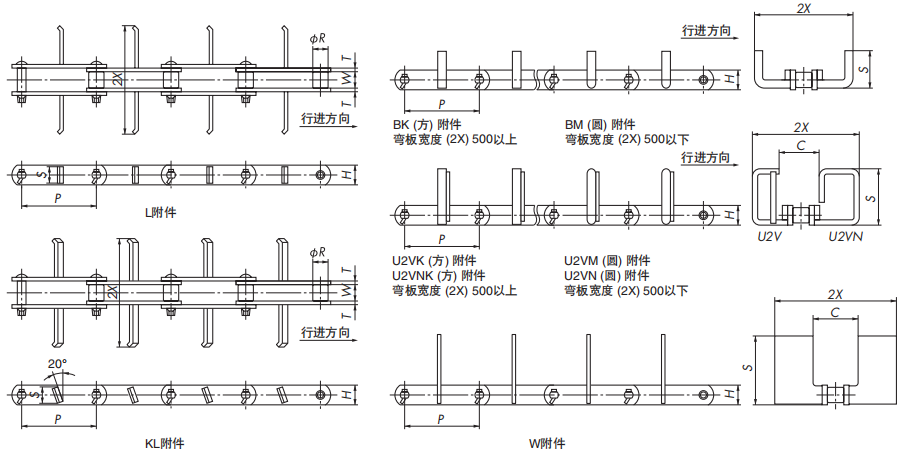

鏈條尺寸 &滾子形式	彎板寬度 2X	L附件		KL附件		B附件		U2V(U2VN)附件			W附件
鏈條尺寸 &滾子形式	彎板寬度 2X	高 S	重量 kg/m	高 S	重量 kg/m	高 S	重量 kg/m	高 S	C	重量 kg/m	高 S	C	重量 kg/m
LDC17200M	330	請咨詢	17	請咨詢	17	125	18.7	185	130	23	185	130	26.3
LDC17250M	430		17		17	160	19.3	230	135	23.7	230	135	31.5
LDC26200M	390		28		28	150	25	233	100	33.4	233	100	41.7
LDC26250N	430		23		23	160	25	230	135	29	230	135	35.7
LDC26300N	560		23		23	200	27	290	160	30.6	290	160	53
LDC36300N	560		34		34	200	37	290	160	40	290	160	61.3
LDC36350N	720		36		36	240	47	350	180	67	350	180	76.3
LDC60350N	720		46		46	240	54	350	180	75	350	180	85

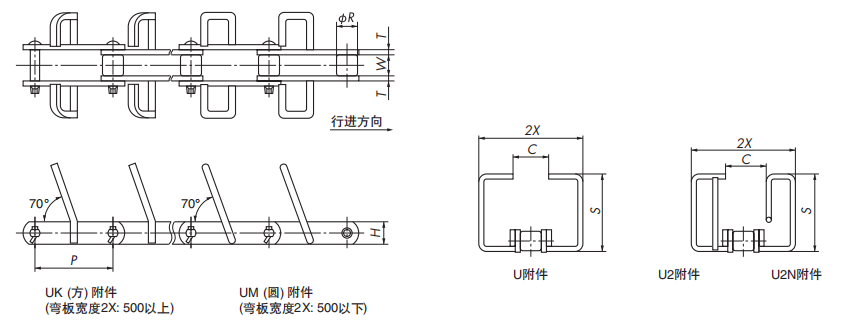

鏈條尺寸 &滾子形式	箱槽內寬尺寸	節距 P	滾子直徑 R	內鏈節內寬 W	鏈板		彎板寬度 2X	U附件			U2（U2N）附件			平均抗拉強度
					寬 H	厚 T		高 S	C	重量 kg/m	高 S	C	重量kg/m	FA式樣
														kN	{kgf}
RF17200M	410	200	44.5	51.4	50.8	9.5	390	220	100	27.9	220	100	30.3	387	39500
RF26200M	410	200	50.8	57.2	63.5	9.5	390	220	100	30.9	220	100	33.3	520	53000
RF26200N														564	57500
RF36300N	500	300	57.2	66.7	76.2	12.7	480	260	120	42.5	260	120	44.8	868	88500
	600						580	305	140	47	305	140	48.1
