多節帶K1/K2附件表面涂層雙倍節距鏈 NP規格

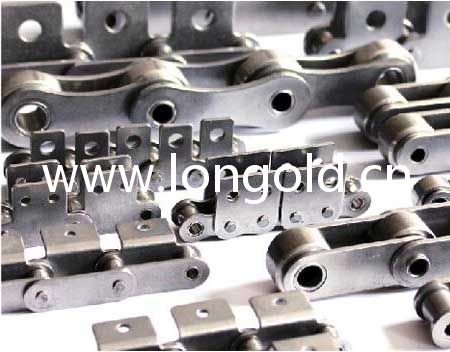

對雙倍節距鏈進行了鍍鎳處理，外觀更加好看，同時具有一定的耐腐蝕性。鏈條的兩側帶折彎板附件，附板上帶有1個或者2個螺孔，附件表示為：K1和K2。

下載PDF產品資料

產品介紹規格型號

鏈條本體尺寸


隆德鏈號	節距	S滾子直徑	R滾子直徑	內節 內寬	銷軸直徑	銷軸長度			鏈板		約重	可使用的溫度范圍
	P	R1	R2	W	D	L1	L2	L1+L2	T	H	約重	可使用的溫度范圍
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m	℃
LDC2040S-NP	25.40	7.92	-	7.95	3.97	8.25	9.95	18.2	1.5	12.0	0.51	-10℃-150℃
LDC2050S-NP	31.75	10.16	-	9.53	5.09	10.3	12	22.6	2.0	15.0	0.84	-10℃-150℃
LDC2060S-NP	38.10	11.91	-	12.70	5.96	14.55	16.55	31.5	3.2	17.2	1.51	-10℃-150℃
LDC2080S-NP	50.80	15.88	-	15.88	7.94	18.3	20.9	39.9	4.0	23.0	2.41	-10℃-150℃
LDC2100S-NP	63.50	19.05	-	19.05	9.54	21.8	24.5	47.5	4.8	28.6	3.54	-10℃-150℃
LDC2120S-NP	76.20	22.23	-	25.40	11.11	26.95	30.55	59.0	5.6	34.4	5.08	-10℃-150℃
LDC2160R-NP	101.6	28.58	-	31.75	14.29	33.95	38.45	74.1	7.15	48.2	8.96	-10℃-150℃
LDC2040R-NP	25.40	-	15.88	7.95	3.97	8.25	9.95	18.2	1.5	12.0	0.87	-10℃-150℃
LDC2050R-NP	31.75	-	19.05	9.53	5.09	10.3	12.0	22.6	2.0	15.0	1.30	-10℃-150℃
LDC2060R-NP	38.10	-	22.23	12.70	5.96	14.55	16.55	31.5	3.2	17.2	2.19	-10℃-150℃
LDC2080R-NP	50.80	-	28.58	15.88	7.94	18.3	20.9	39.9	4.0	23.0	3.52	-10℃-150℃
LDC2100R-NP	63.50	-	39.69	19.05	9.54	21.8	24.5	47.5	4.8	28.6	5.80	-10℃-150℃
LDC2120R-NP	76.20	-	44.45	25.40	11.11	26.95	30.55	59.0	5.6	34.4	8.13	-10℃-150℃
LDC2160R-NP	101.6	-	57.15	31.75	14.29	33.95	38.45	74.1	7.15	48.2	13.70	-10℃-150℃

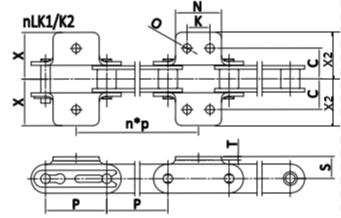

nLK1、nLK2附件尺寸


隆德鏈號	C	K	N	O	S	T	X	X2	一個附件的附加重量
	C	K	N	O	S	T	X	X2	一個附件的附加重量
	mm	mm	mm	mm	mm	mm	mm	mm	kg
LDC2040S-NP-nLK1	12.7	-	19.1	3.6	9.1	1.5	19.3	17.6	0.006
LDC2050S-NP-nLK1	15.9	-	23.8	5.2	11.1	2.0	24.2	22.0	0.012
LDC2060S-NP-nLK1	21.5	-	28.6	5.2	14.7	3.2	31.5	28.2	0.034
LDC2080S-NP-nLK1	27.8	-	38.1	6.8	19.1	4.0	40.7	36.6	0.064
LDC2100S-NP-nLK1	33.4	-	47.6	8.7	23.4	4.8	49.9	44.9	0.120
LDC2120S-NP-nLK1	39.7	-	57.2	14.0	27.8	5.6	60.7	54.4	0.200
LDC2160S-NP-nLK1	52.4	-	76.2	18.0	36.5	7.15	77.8	70.0	0.400
LDC2040R-NP-nLK1	12.7	-	19.1	3.6	9.1	1.5	19.3	17.6	0.006
LDC2050R-NP-nLK1	15.9	-	23.8	5.2	11.1	2.0	24.2	22.0	0.012
LDC2060R-NP-nLK1	21.5	-	28.6	5.2	14.7	3.2	31.5	28.2	0.034
LDC2080R-NP-nLK1	27.8	-	38.1	6.8	19.1	4.0	40.7	36.6	0.064
LDC2100R-NP-nLK1	33.4	-	47.6	8.7	23.4	4.8	49.9	44.9	0.120
LDC2120R-NP-nLK1	39.7	-	57.2	14.0	27.8	5.6	60.7	54.4	0.200
LDC2160R-NP-nLK1	52.4	-	76.2	18.0	36.5	7.15	77.8	70.0	0.400
LDC2040S-NP-nLK2	12.7	9.5	19.1	3.6	9.1	1.5	19.3	17.6	0.006
LDC2050S-NP-nLK2	15.9	11.9	23.8	5.2	11.1	2.0	24.2	22.0	0.012
LDC2060S-NP-nLK2	21.5	14.3	28.6	5.2	14.7	3.2	31.5	28.2	0.034
LDC2080S-NP-nLK2	27.8	19.1	38.1	6.8	19.1	4.0	40.7	36.6	0.064
LDC2100S-NP-nLK2	33.4	23.8	47.6	8.7	23.4	4.8	49.9	44.9	0.120
LDC2120S-NP-nLK2	39.7	28.6	57.2	14.0	27.8	5.6	60.7	54.4	0.200
LDC2160S-NP-nLK2	52.4	38.1	76.2	18.0	36.5	7.15	77.8	70.0	0.400
LDC2040R-NP-nLK2	12.7	9.5	19.1	3.6	9.1	1.5	19.3	17.6	0.003
LDC2050R-NP-nLK2	15.9	11.9	23.8	5.2	11.1	2.0	24.2	22.0	0.006
LDC2060R-NP-nLK2	21.5	14.3	28.6	5.2	14.7	3.2	31.5	28.2	0.017
LDC2080R-NP-nLK2	27.8	19.1	38.1	6.8	19.1	4.0	40.7	36.6	0.032
LDC2100R-NP-nLK2	33.4	23.8	47.6	8.7	23.4	4.8	49.9	44.9	0.060
LDC2120R-NP-nLK2	39.7	28.6	57.2	14.0	27.8	5.6	60.7	54.4	0.100
LDC2160R-NP-nLK2	52.4	38.1	76.2	18.0	36.5	7.15	77.8	70.0	0.203

注：上表中n≥3，且為整數，為鏈條附件安裝的間隔，我們可根據客戶的需求定制不同附件安裝間隔的鏈條。
