如何設計鏈傳動裝置？

日期：2023-06-20 21:00:06

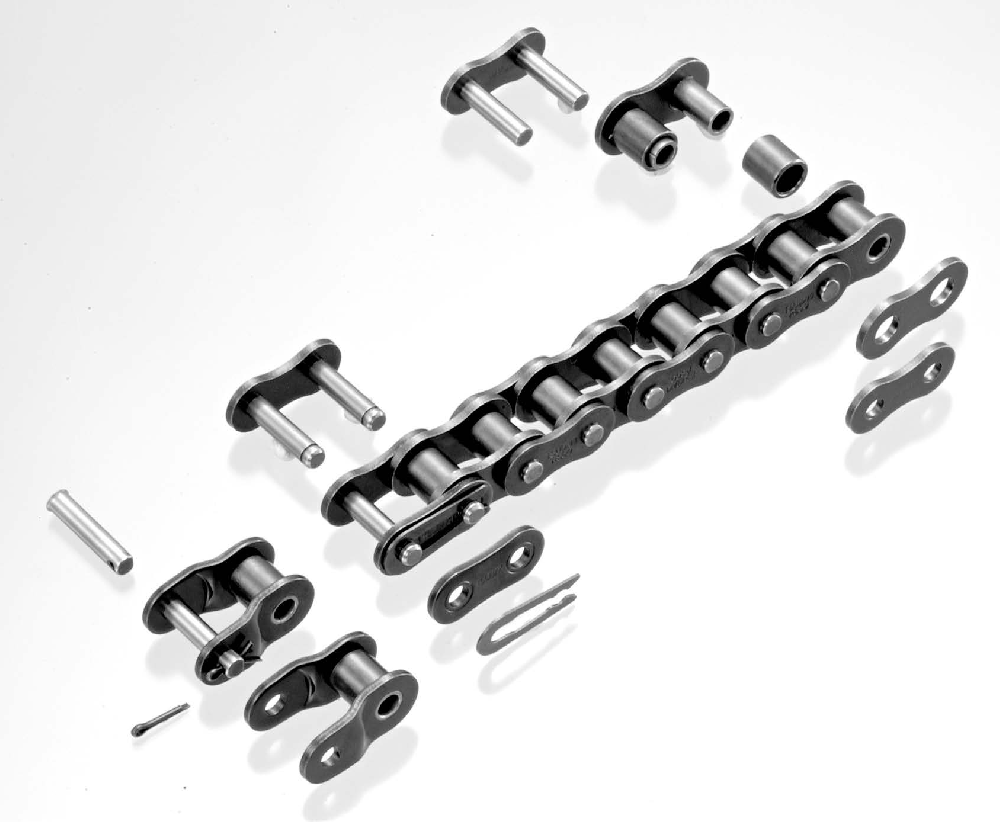

1 鏈傳動的布置為使輸送鏈傳動能工作正常，應注意其合理布置，布置的原則簡要說明如下：

（1）兩鏈輪的回轉平面應在同一垂直平面內，否則易使鏈條脫落和產生不正常的磨損。

（2）兩鏈輪中心連線最好是水平的，或與水平面成以下的傾角，盡量避免垂直傳動，以免與下方鏈輪嚙合不良或脫離嚙合。

（3）常見合理布置形式參見表1。

2 鏈傳動的張緊鏈傳動中如松邊垂度過大，將引起嚙合不良和鏈條振動，所以鏈傳動張緊的目的和帶傳動不同，張緊力并不決定鏈的工作能力，而只是決定垂度的大小。張緊的方法很多，最常見的是移動鏈輪以增大兩輪的中心矩。但如中心距不可調時，也可以采用張緊輪張緊。張緊輪應裝在靠近主動鏈輪的松邊上。不論是帶齒的還是不帶齒的張緊輪，其分度圓直徑最好與小鏈輪的分度圓直徑相近。此外還可以用壓板或托板張緊。特別是中心距大的鏈傳動，用托板控制垂度更為合理。

3 鏈傳動的潤滑鏈傳動的潤滑至關重要。合宜的潤滑能顯著降低鏈條鉸鏈的磨損，延長使用壽命鏈傳動的潤滑方法可根據圖2選取。通常有四種潤滑方式：Ⅰ-人工定期用油壺或油刷給油；Ⅱ-滴油潤滑，用油杯通過油管向松邊內外鏈板間隙處滴油；Ⅲ-油浴潤滑或飛濺潤滑，采用密封的傳動箱體，前者鏈條及鏈輪一部分浸入油中，后者采用直徑較大的甩油盤濺油；Ⅳ-油泵壓力噴油潤滑，用油泵經油管向鏈條連續供油，循環油可起潤滑和冷卻的作用。鏈傳動使用的潤滑油運動粘度在運轉溫度下約為20～40mm2/s。只有轉速很慢又無法供油的地方，才可以用油脂代替。

小結

1．鏈傳動屬于嚙合傳動，能獲得準確的平均傳動比，又能實現較大中心距的傳動。由于剛性鏈節在鏈較上呈多邊形分布，引起瞬時傳動比周期性變化和嚙合時的沖擊，因而其傳動平穩性差。

2．鏈傳動運動不均勻及剛性鏈節嚙入鏈輪齒間時引起的沖擊，必然要引起動載荷。當鏈嚙入鏈輪齒間時，就會形成不斷的沖擊、振動和噪聲，這種現象稱為'多邊形效應'。鏈的節距越大，鏈輪轉速越高，'多邊形效應'就越嚴重。在設計時，必須對鏈速加以限制。此外，選取小節距的鏈條，也有利于降低鏈傳動的運動不均勻性及動載荷。

3．鏈傳動的設計計算通常是根據所傳遞的功率P、工作條件、鏈輪轉速n1、n2等，選定鏈輪齒數z1、z2，確定鏈的斬草除根距、列數、傳動中心距、鏈輪結構、材料、潤滑方式等。

(1）合理選定鏈輪齒數是設計中的一項重要任務。小鏈輪齒數z1選得過少時，多邊形效應增強，速度變化率急劇增加，故限定鏈輪最小齒數zmin=9。選得多一些，一般來說對傳動有利，但若選提太多，則大鏈輪齒數z2將更多，不僅增大了傳動尺寸和重量，而且還會由于鏈節距磨損伸長，易使鏈條從鏈輪上脫落，縮短鏈條使用壽命，故常取z2max=120。

（2）鏈節距P已標準化。它不僅反映了,鏈條和鏈輪各部分尺寸的大小，而且是決定鏈傳動承載能力的重要參數之一。為了使結構緊湊、傳動平穩，盡可能選用較小節距的單列鏈；速度小而功率大時，可選用小節距的多列鏈。
