產品介紹規格型號
特點 |
◎ 與凸梁類型模塊鏈條組合，消除轉乘部的間隙。
◎ 防止輸送物的夾卷鉤掛，轉乘順暢。

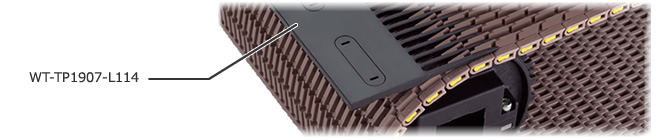

◎ 新追加了鏈板長度為114.3mm的WT-TP1907-L114與現有品相比，縮減了轉乘空間。
◎ 一塊傳輸板附帶兩個蓋板，兩個固定螺釘。
傳輸板的設置 |

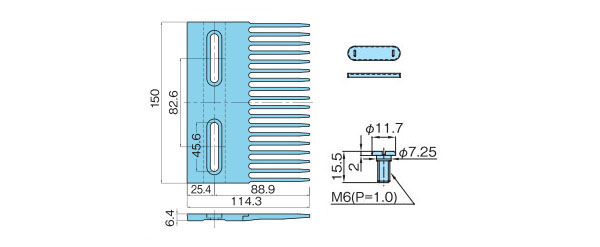

型號 | B (mm) | D (mm) |
| WT-TP1907-L114 | 70 | Dp/2 + 9.9 |
| WT-TP1907-L190 | 100 |
* Dp = 節距徑
傳輸板請與凸梁型鏈條組合使用。
蓋板和螺釘的設置 |

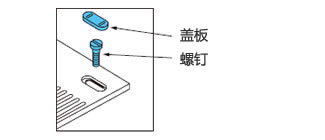

◎ 傳輸板附帶的蓋板和螺釘請按照右圖所示安裝。
◎ 另外，請考慮鏈條的熱膨脹并根據使用溫度條件，調整安裝螺釘的設置位置。
◎ 室溫（20℃）無溫度變化的場合
2, 3傳輸板的安裝螺釘請設置于長孔的中央。

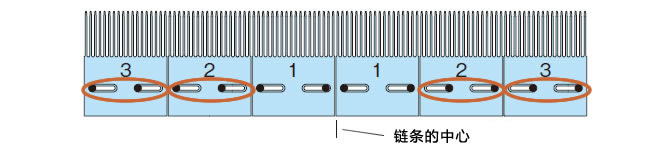

◎ 低溫的場合
2，3傳輸板的安裝螺釘請從鏈條中心設置。

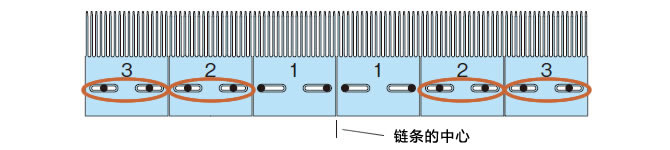

◎ 高溫的場合
2，3傳輸板的安裝螺釘請從鏈條兩端設置。
型號表示 |
（1）型號
（2）略式記號: TP = 傳輸板
（3）鏈條型號
（4）鏈板長度: L114 = 114.3mm, L190 = 190.5mm
