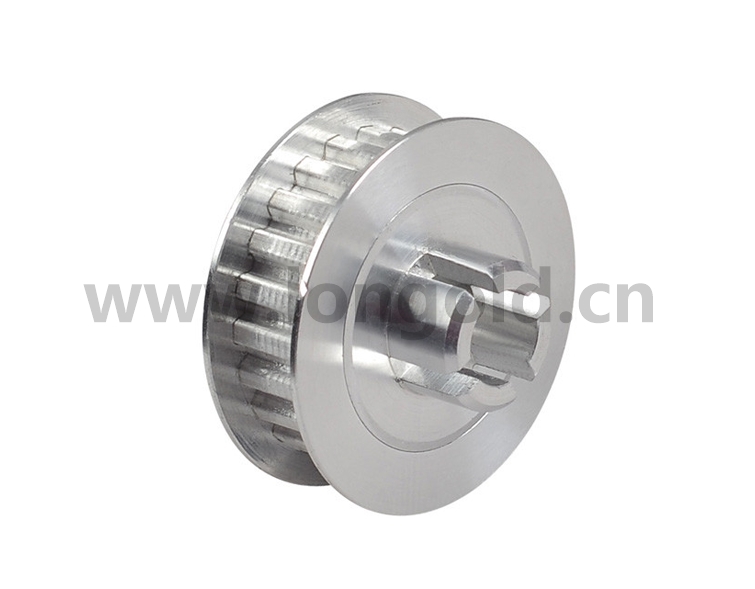

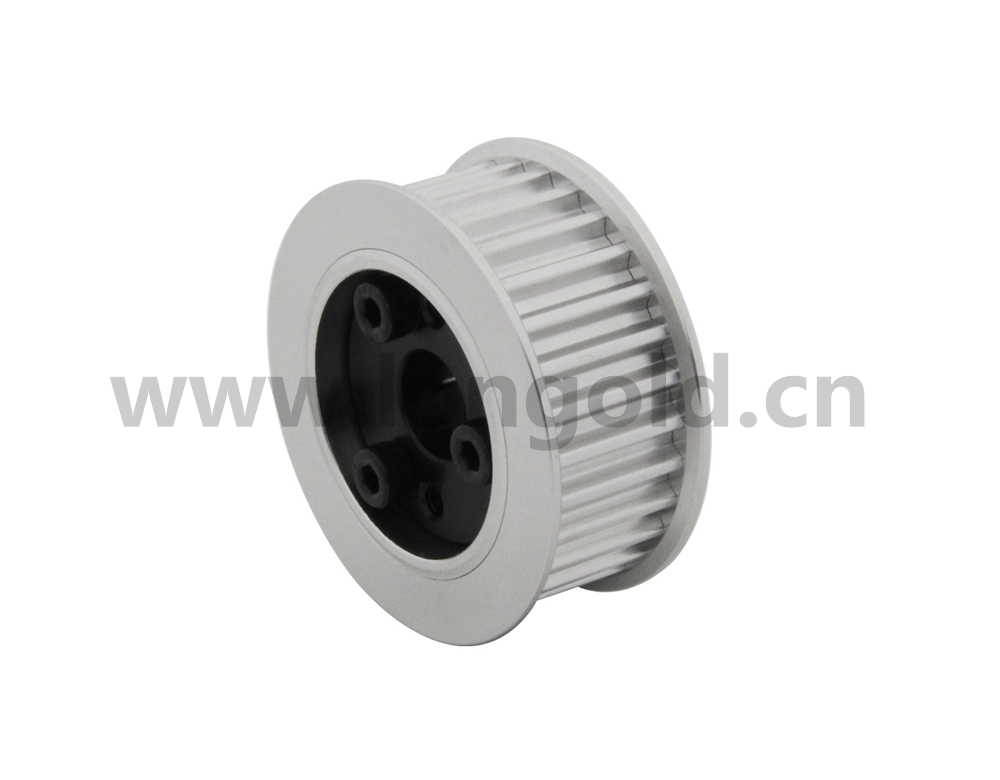

XH400同步帶輪

同步帶輪一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 同步帶輪傳動是由一根內周表面設有等間距齒的封閉環形膠帶和相應的帶輪所組成。

◎ 運動時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，是一種嚙合傳動，因而具有齒輪傳動、鏈傳動和平帶傳動的各種特點。

特點

◎ 同步帶輪一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。

◎ 表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。

◎ 傳動準確，工作時無滑動，具有恒定的傳動比。

◎ 傳動平穩，具有緩沖、減振能力，噪聲低。

◎ 傳動效率高，可達0.98，節能效果明顯。

◎ 維護保養方便，不需潤滑，維護費用低。

◎ 速比范圍大，一般可達10，線速度可達50m/s，具有較大的功率傳遞范圍，可達幾瓦到幾百千瓦。

◎ 可用于長距離傳動，中心距可達10m以上。

◎ 無污染，可在不允許有污染和工作環境較為惡劣的場所下正常工作。

用途

◎ 廣泛應用于汽車、紡織、印刷包裝設備、縫制設備、辦公設備、激光雕刻設備、煙草、金融機具、舞臺燈光、通訊食品機械、醫療機械、

鋼鐵機械、石油化工、儀器儀表、各種精密機床等領域。

型號表示

（1）齒數：18

（2）XH系列同步帶輪

（3）同步帶寬度4.0in.=101.6mm

（4）帶法蘭

型號	類型	齒數	De	Dp	Df	Dm	F	L	d
LD 18XH400F	1	18	124.55	127.34	150	100	119	132	32
LD 19XH400F	1	19	131.62	134.41	158	100	119	132	32
LD 20XH400F	1	20	138.69	141.49	168	100	119	132	32
LD 21XH400F	1	21	145.77	148.56	168	110	119	132	32
LD 22XH400F	1	22	152.84	155.64	175	110	119	132	32
LD 23XH400F	1	23	159.92	162.72	175	120	119	132	32
LD 24XH400F	1	24	166.99	169.79	192	120	119	132	32
LD 25XH400F	1	25	174.07	176.86	200	120	119	132	32
LD 26XH400F	1	26	181.14	183.93	205	120	119	132	32
LD 27XH400F	1	27	188.22	191.01	205	120	119	132	32
LD 28XH400F	1	28	195.29	198.09	211	150	119	132	32
LD 30XH400F	1	30	209.44	212.23	226	150	119	132	32
LD 32XH400F	1	32	223.59	226.38	240	150	119	132	32
LD 34XH400F	1	34	237.74	240.53	256	150	119	132	32
LD 38XH400	3	38	266.03	268.83	-	150	119	132	30
LD 40XH400	3	40	280.18	282.98	-	150	119	132	30
LD 46XH400	4	46	322.63	325.42	-	175	119	132	30
LD 48XH400	4	48	336.78	339.57	-	175	119	132	30
LD 58XH400	4	58	407.52	410.32	-	175	119	132	30
LD 60XH400	4	60	421.67	424.47	-	175	119	132	30
LD 70XH400	4	70	492.42	495.21	-	175	119	132	30
LD 72XH400	4	72	506.56	509.36	-	175	119	132	30
LD 78XH400	4	78	549.01	551.81	-	175	119	132	30
LD 80XH400	4	80	563.16	565.95	-	175	119	132	30
LD 82XH400	4	82	577.31	580.10	-	175	119	132	30
LD 84XH400	4	84	591.46	594.25	-	175	119	132	30
LD 94XH400	4	94	662.20	665.00	-	175	119	132	30
LD 96XH400	4	96	676.35	679.15	-	175	119	132	30
LD 118XH400	4	118	831.99	834.78	-	175	119	132	30
LD 120XH400	4	120	846.14	848.93	-	175	119	132	30
