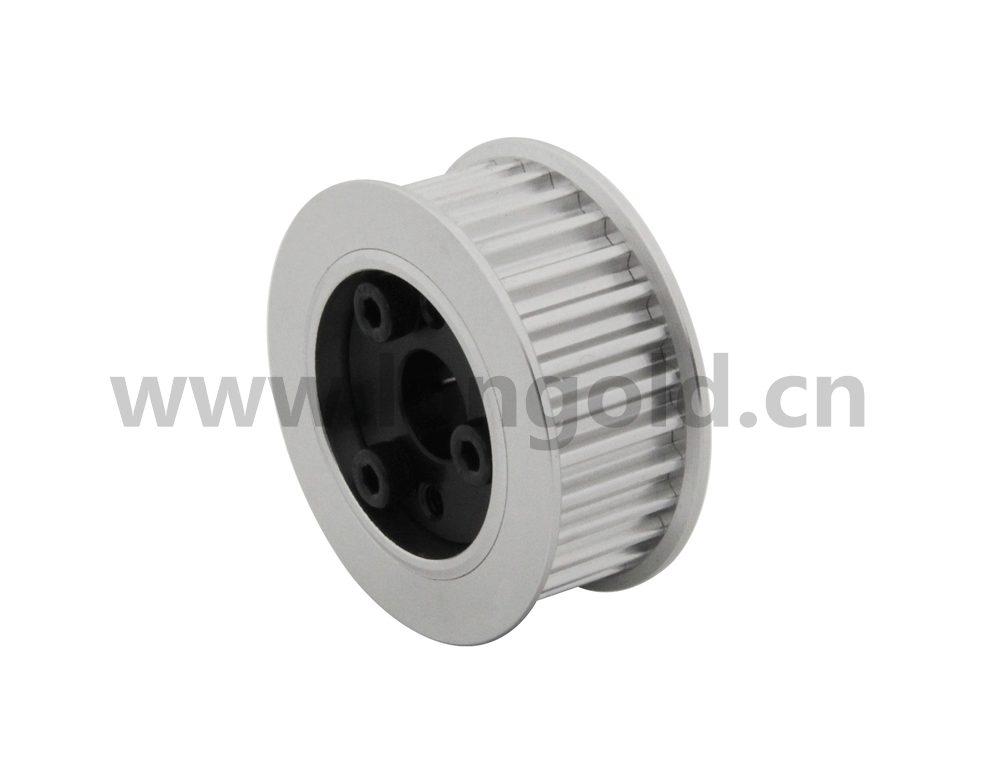

H300同步帶輪

同步帶輪一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 同步帶輪傳動是由一根內周表面設有等間距齒的封閉環形膠帶和相應的帶輪所組成。

◎ 運動時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，是一種嚙合傳動，因而具有齒輪傳動、鏈傳動和平帶傳動的各種特點。

特點

◎ 同步帶輪一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。

◎ 表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。

◎ 傳動準確，工作時無滑動，具有恒定的傳動比。

◎ 傳動平穩，具有緩沖、減振能力，噪聲低。

◎ 傳動效率高，可達0.98，節能效果明顯。

◎ 維護保養方便，不需潤滑，維護費用低。

◎ 速比范圍大，一般可達10，線速度可達50m/s，具有較大的功率傳遞范圍，可達幾瓦到幾百千瓦。

◎ 可用于長距離傳動，中心距可達10m以上。

◎ 無污染，可在不允許有污染和工作環境較為惡劣的場所下正常工作。

用途

◎ 廣泛應用于汽車、紡織、印刷包裝設備、縫制設備、辦公設備、激光雕刻設備、煙草、金融機具、舞臺燈光、通訊食品機械、醫療機械、

鋼鐵機械、石油化工、儀器儀表、各種精密機床等領域。

型號表示

（1）齒數：14

（2）H系列同步帶輪

（3）同步帶寬度3.0in.=76.2mm

（4）帶法蘭

型號	類型	齒數	De	Dp	Df	Dm	F	L	d
LD 14H300F	1	14	55.22	56.59	63	40	85.7	100	18
LD 15H300F	1	15	59.27	60.64	70	45	85.7	100	18
LD 16H300F	1	16	63.31	64.87	70	45	85.7	100	18
LD 17H300F	1	17	67.35	68.72	75	45	85.7	100	18
LD 18H300F	1	18	71.39	72.77	79	55	85.7	100	18
LD 19H300F	1	19	75.44	76.81	83	60	85.7	100	18
LD 20H300F	1	20	79.48	80.85	87	62	85.7	100	18
LD 21H300F	1	21	83.52	84.89	91	65	85.7	100	18
LD 22H300F	1	22	87.56	88.93	94	68	85.7	100	18
LD 23H300F	1	23	91.61	92.98	102	72	85.7	100	18
LD 24H300F	1	24	95.65	97.03	102	72	85.7	100	18
LD 25H300F	1	25	99.69	101.06	112	72	85.7	100	18
LD 26H300F	1	26	103.73	105.11	112	80	85.7	100	18
LD 27H300F	1	27	107.78	109.15	120	80	85.7	100	18
LD 28H300F	1	28	111.82	113.18	120	80	85.7	100	18
LD 30H300F	1	30	119.90	121.29	128	80	85.7	100	18
LD 32H300F	1	32	127.99	129.36	135	80	85.7	100	18
LD 33H300F	1	33	132.03	133.40	142	80	85.7	100	18
LD 34H300F	1	34	136.07	137.45	150	80	85.7	100	18
LD 35H300F	1	35	140.12	141.49	150	80	85.7	100	18
LD 36H300F	1	36	144.16	145.54	158	80	85.7	100	18
LD 38H300F	1	38	152.24	153.62	158	80	85.7	100	18
LD 40H300F	1	40	160.33	161.70	168	80	85.7	100	18
LD 42H300F	1	42	168.41	169.79	175	80	85.7	100	24
LD 44H300F	5	44	176.50	177.88	184	80	85.7	100	24
LD 45H300F	5	45	180.54	181.91	192	80	85.7	100	24
LD 48H300F	5	48	192.67	194.03	200	90	85.7	100	24
LD 50H300	3	50	200.75	202.13	一	90	85.7	100	24
LD 52H300	3	52	208.84	210.21	一	90	85.7	100	24
LD 57H300	4	57	229.09	230.47	一	90	85.7	100	24
LD 58H300	4	58	233.09	234.47	一	90	85.7	100	24
LD 60H300	4	60	241.18	242.55	一	100	85.7	100	24
LD 70H300	4	70	281.61	282.98	一	120	85.7	100	30
LD 72H300	4	72	289.69	291 06	一	120	85.7	100	28
LD 84H300	4	84	338.20	339.57	一	120	85.7	100	28
LD 96H300	4	96	386.71	388.09	一	120	85.7	100	28
LD 120H300	4	120	483.73	485.12	一	120	85.7	100	28
LD 150H300	4	150	605.01	606.38	一	120	85.7	100	30
LD 156H300	4	156	629.26	630.64	一	120	85.7	100	30
