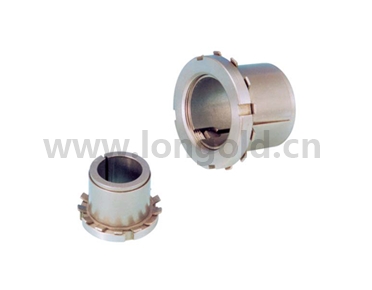

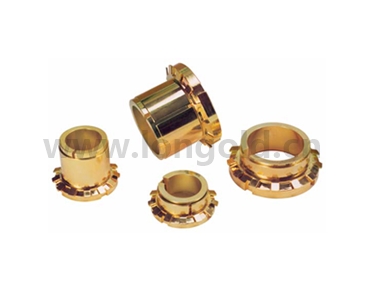

HLL型脹緊套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）脹緊套

（2）內孔：14mm

（3）外徑：25mm

（4）HLL系列

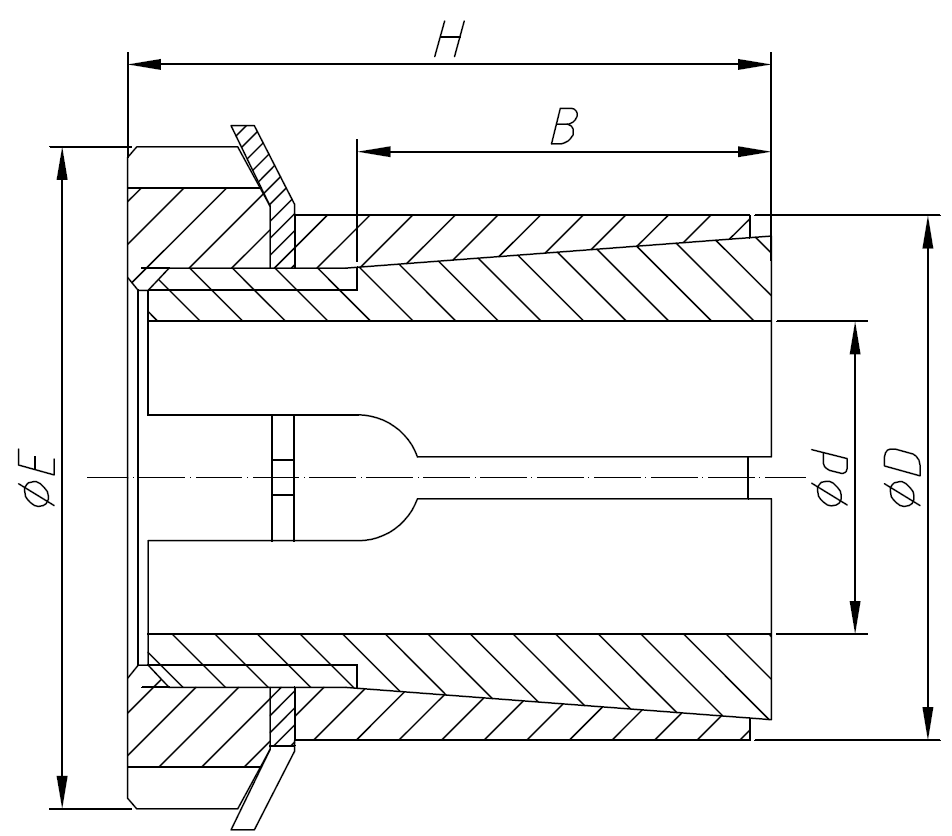

規格型號	基本尺寸 mm			螺栓尺寸	緊固力矩	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	重量
dxD	B	H	E	螺栓尺寸	Ma(N·m)	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	kg
LD CL14x25HLL	20	30	32	M20x1.0	95	9	0.064	85	45	0.1
LD CL15x25HLL	20	30	32	M20x1.0	95	9	0.070	80	45	0.1
LD CL16x25HLL	20	30	32	M20x1.0	95	9	0.073	75	45	0.1
LD CL17x25HLL	20	32	32	M20x1.0	95	9	0.080	70	45	0.1
LD CL18x30HLL	20	32	38	M25x1.5	160	9	0.091	65	45	0.1
LD CL19x30HLL	20	32	38	M25x1.5	160	11	0.105	75	45	0.1
LD CL20x30HLL	20	32	38	M25x1.5	160	11	0.112	70	45	0.2
LD CL22x35HLL	25	36	45	M30x1.5	220	14	0.163	70	45	0.2
LD CL24x35HLL	25	36	45	M30x1.5	220	14	0.178	65	45	0.2
LD CL25x35HLL	25	36	45	M30x1.5	220	14	0.185	60	45	0.2
LD CL28x40HLL	30	42	52	M35x1.5	340	17	0.250	55	40	0.2
LD CL30x40HLL	30	42	52	M35x1.5	340	17	0.270	50	40	0.3
LD CL32x45HLL	30	44	58	M40x1.5	480	21	0.350	60	45	0.3
LD CL35x45HLL	30	44	58	M40x1.5	480	21	0.390	55	45	0.3
LD CL38x50HLL	30	45	65	M45x1.5	680	26	0.510	60	45	0.3
LD CL40x50HLL	30	45	65	M45x1.5	680	26	0.520	55	45	0.3
LD CL42x55HLL	30	46	70	M50x1.5	870	30	0.630	65	50	0.4
LD CL45x55HLL	30	46	70	M50x1.5	870	30	0.680	60	50	0.5
LD CL48x60HLL	30	46	75	M55x2.0	970	35	0.840	60	50	0.5
LD CL50x60HLL	30	46	75	M55x2.0	970	35	0.880	60	50	0.7
LD CL55x65HLL	30	46	80	M60x2.0	1100	37	1.030	60	50	0.7
LD CL60x70HLL	30	52	85	M65x2.0	1300	45	1.360	65	55	0.8
