F型脹套I

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

◎ 適用軸直徑：φ10-φ180（mm）

◎ 額定傳遞扭矩：0.007-18.30 KN.M

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

◎ E系列脹套的結構是最緊湊，生產成本是非常低的。

◎ 關于E系列脹套，不需要使用平衡傳輸部分，但它們必須被壓縮為用F系列或H系列緊固凸緣緊密接合。

型號表示

（1）F型脹緊套

（2）內孔：10.2mm

（3）凸臺外徑：12.8mm

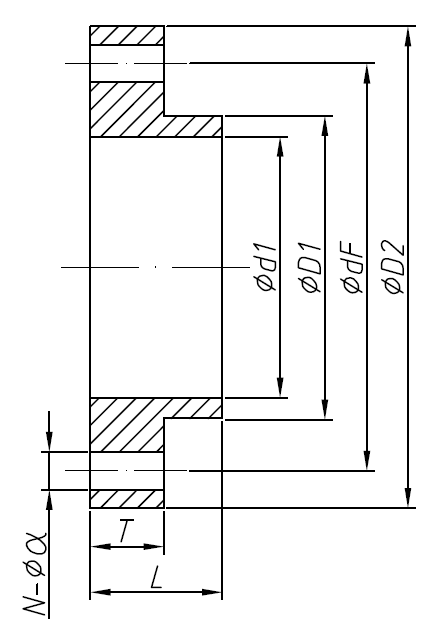

規格型號	基本尺寸 mm							重量
dxD	d1	D1	dF	D2	T	L	a	kg
LD F10x13	10.2	12.8	28	36	8	13	4.4	0.06
LD F12x15	12.2	14.8	28	36	8	13	4.4	0.06
LD F13x16	13.2	15.8	28	36	8	13	4.4	0.06
LD F14x18	14.2	17.8	35	45	10	18	5.5	0.12
LD F15x19	15.2	18.8	35	45	10	18	5.5	0.12
LD F16x20	16.2	19.8	35	45	10	18	5.5	0.12
LD F17x21	17.2	20.8	35	45	10	18	5.5	0.12
LD F18x22	18.2	21.8	35	45	10	18	5.5	0.12
LD F19x24	19.2	23.8	40	50	10	18	5.5	0.14
LD F20x25	20.2	24.8	40	50	10	18	5.5	0.14
LD F22x26	22.2	25.8	40	50	10	18	5.5	0.14
LD F24x28	24.2	27.8	45	55	10	18	5.5	0.16
LD F25x30	25.2	29.8	45	55	10	18	5.5	0.16
LD F28x32	28.2	31.8	45	55	10	18	5.5	0.17
LD F30x35	30.2	34.8	50	60	10	18	5.5	0.18
LD F32x36	32.2	35.8	50	60	10	18	5.5	0.19
LD F35x40	35.2	39.8	58	68	10	18	5.5	0.23
LD F36x42	36.2	41.8	58	68	10	18	5.5	0.23
LD F38x44	38.2	43.8	58	68	10	18	5.5	0.27
LD F40x45	40.2	44.8	62	74	12	22	6.6	0.31
LD F42x48	42.2	47.8	62	74	12	22	6.6	0.35
LD F45x52	45.2	51.8	70	82	12	22	6.6	0.36
LD F48x55	48.2	54.8	70	82	12	22	6.6	0.37
LD F50x57	50.2	56.8	70	82	12	22	6.6	0.38
LD F55x62	55.2	61.8	78	90	12	22	6.6	0.42
LD F56x64	56.2	63.8	86	102	16	26	8.8	0.73
LD F60x68	60.2	67.8	86	102	16	26	8.8	0.77
LD F63x71	63.2	70.8	92	108	16	26	8.8	0.82
LD F65x73	65.2	72.8	92	108	16	26	8.8	0.85
LD F70x79	70.3	78.7	98	114	16	28	8.8	0.89
LD F71x80	71.3	79.7	98	114	16	28	8.8	0.90
LD F75x84	75.3	83.7	104	120	16	28	8.8	0.96
LD F80x91	80.3	90.7	110	130	20	32	11.0	1.42
LD F85x96	85.3	95.7	116	136	20	32	11.0	1.53
LD F90x101	90.3	100.7	120	140	20	32	11.0	1.56
LD F95x106	95.3	105.7	126	146	20	32	11.0	1.67
LD F100x114	100.3	113.7	134	154	20	32	11.0	1.90
LD F105x119	105.3	118.7	141	165	24	40	13.0	2.05
LD F110x124	110.3	123.7	146	170	24	40	13.0	2.15
LD F120x134	120.4	133.6	156	180	24	40	13.0	2.50
LD F125x139	125.4	138.6	175	203	28	46	15.2	2.68
LD F130x148	130.4	147.6	186	214	28	46	15.2	2.80
LD F150x168	150.4	167.6	206	234	28	46	15.2	3.50
LD F160x178	160.4	177.6	216	244	28	46	15.2	3.95
LD F170x191	170.4	190.6	232	264	30	50	17.2	4.50
LD F180x201	180.4	200.6	242	274	30	50	17.2	5.10
